O sistema ZBX tem a grande facilidade de implementação em automação industrial e corporativa por ser uma solução que não demanda infraestrutura física, reduzindo a interferência no ambiente para sua implementação, bem como sendo implementada em um curto espaço de tempo.

O pacote de automação é composto de um coordenador, End Devices, sensores e roteadores que são instalados em quadros elétricos, em portas de comunicação de equipamentos tais como Geradores, UPS estáticos, Multimedidores de energia, controladores de maquinas de ar condicionado, luminárias e etc.

Toda a malha de informações e dados que circulam no ambiente 802.15.4 são controlados pelo coordenador do sistema, que pode funcionar como gateway de saída e conversão Zigbee/ Modbus IP para ser conectado ao BMS, ou pode ter o BMS instalado e rodando no próprio coordenador.

Já existem soluções prontas para a gestão de Data Centers, salas de aula, ambientes coorporativos, conectar equipamentos novos ou antigos a BMS existentes e outros mais.

Para automação são utilizados os Hardwares ZBX Coordenador, ZBX DIN com expansões in/out, Sensores e ZBX HID.

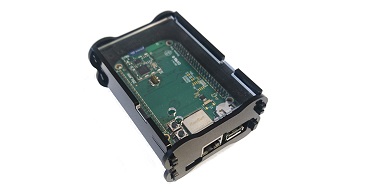

ZBX Coordenador

– Tem a função de coordenar todos os dispositivos da rede, garantir o tráfego das informações, ser gateway de saída para o BMS, ou prover a interface Homem Máquina.

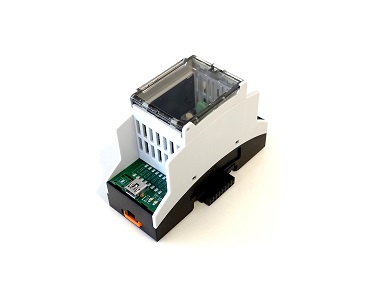

ZBX DIN

Bloco que tem uma interface bidirecional para modbus RTU (RS-422 ou RS-485) através da qual se comunica com equipamentos diversos, tais como GMG, UPS, medidores, Controladores, etc. Além desta funcionalidade permite o controle de portas digitais (in/out). São portas múltiplas de 8, que se somam e combinam em até 56 portas. São utilizados para controlar contatores, supervisionar status de disjuntores em quadros elétricos, etc.

O ZBX DIN ainda permite a programação horária local de ON/OFF das portas digitais independentes do supervisório.

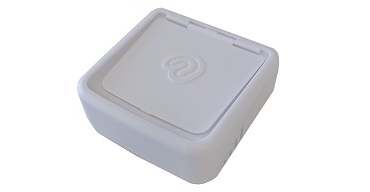

ZBX SENSOR

Atualmente dispomos de um dispositivo sensor de temperatura, umidade, luminosidade e pressão atmosférica e mais 2 portas digitais, que trabalha de forma autônoma com baterias alcalinas. São utilizados para monitorar ambientes, salas, aberturas de portas e presença. Também podem funcionar como contador de pulsos.
